A Hayner PCB fő termékei HDI PCV A HDI PCB (High-Density Interconnect PCB), amelyet Kínában gyárt egy nagy tekintélyű gyártó és megbízható beszállító, a nyomtatott áramköri kártya technológia legújabb fejlesztéseit testesíti meg. Ezt az innovatív terméket úgy tervezték, hogy megfeleljen a kisebb, gyorsabb és összetettebb elektronikus eszközök iránti egyre növekvő igényeknek, kivételes teljesítményt és minőséget kínálva.

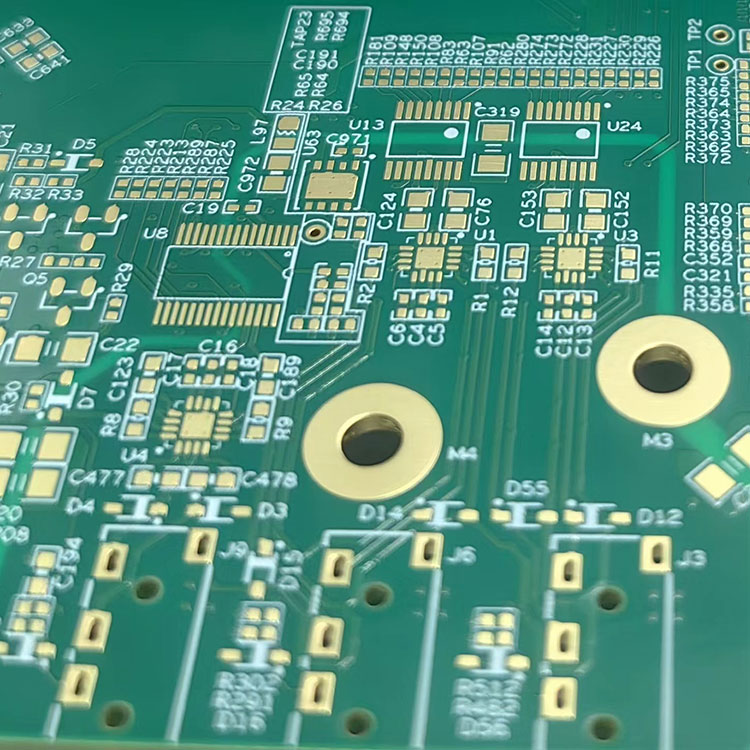

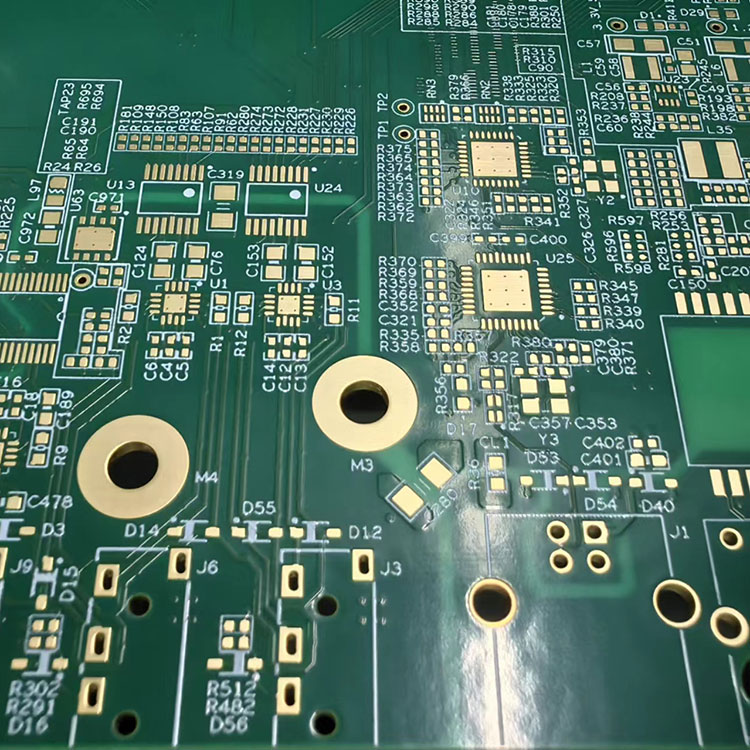

HDI (High Density Interconnect) áramköri lapok PCB
Elsőrangú gyártóként és beszállítóként a Hayner PCB élvonalbeli gyártási módszereket és prémium anyagokat alkalmaz a páratlan sűrűségű és összekapcsolhatóságú HDI PCB-k készítéséhez. A HDI technológia lehetővé teszi a finomabb vonalszélességek és -közök létrehozását, valamint a megnövelt rétegszámok létrehozását, ami kompakt és rendkívül funkcionális PCB-ket eredményez.
A minőség a Haina tevékenységének alapja, és ez alól a HDI PCB sem kivétel. Szigorú minőség-ellenőrzési intézkedéseket hajtanak végre a gyártási folyamat során annak biztosítására, hogy minden PCB megfeleljen vagy meghaladja az ipari szabványokat. Ez a kiválóság iránti elkötelezettség olyan HDI PCB-ket eredményez, amelyek megbízhatóak, tartósak és képesek támogatni a legfejlettebb elektronikai terveket.
Akár okostelefonokat, hordható eszközöket, orvosi berendezéseket vagy más csúcstechnológiás termékeket fejleszt, a Hayner PCB HDI PCB a tökéletes választás a nagy sűrűségű összekapcsolási igényeinek kielégítésére. Kiváló teljesítménye és minősége felbecsülhetetlen értékű eszközzé teszi a tervezők és mérnökök számára, akik az elektronikus eszközök következő generációját kívánják létrehozni.
Hayner PCB - fejlett, kiváló minőségű HDI PCB gyártó
A Hayner PCB, mint a High Density Interconnect (HDI) PCB-k kiemelkedő kínai gyártója és szállítója, fejlett és kiváló minőségű termékeket kínál, amelyek megfelelnek a szigorú ipari szabványoknak. Az elektronikai területen szerzett műszaki szakértelmünkkel versenyképes árakat biztosítunk a minőség feláldozása nélkül, így megbízható partnerek vagyunk minden PCB-igényében.
Mi az a HDI PCB
A HDI a nagy sűrűségű összekapcsolás rövidítése, az áramköri lapok olyan nyomtatott áramköri kártyák, amelyek egységnyi területre vetítve nagyobb huzalozási sűrűséggel rendelkeznek, mint a hagyományos nyomtatott áramkörök.
A HDI táblák vak és/vagy eltemetett átmeneteket tartalmaznak, és gyakran 0,006 vagy kisebb átmérőjű mikronyílásokat tartalmaznak. Nagyobb áramköri sűrűséggel rendelkeznek, mint a hagyományos áramköri kártyák.
HDI lapok, az egyik leggyorsabban fejlődő technológia a PCB-k területén.
Napjainkban a HDI PCB-ket egyre gyakrabban használják, és nagy változást hoztak az elektronikai ipar technológiai fejlődésében.
A HDI PCB előnye
A HDI nyomtatott áramköri lapok elsődleges előnye, hogy képesek „többet csinálni kevesebbel”;
1. Kisebb és gyorsabb : A nyomtatott áramköri lapok technológiája a változó technológia mellett fejlődik, amely kisebb és gyorsabb termékeket igényel.
A HDI táblák kompaktabbak, és kisebb átmenetekkel, betétekkel rendelkeznek
, réznyomok és terek. Ennek eredményeként a HDI-k huzalozása sűrűbb, ami könnyebb, kompaktabb, alacsonyabb rétegszámú PCB-ket eredményez. Ahelyett, hogy néhány PCB-t használna egy eszközben, egy HDI kártya elhelyezheti a korábban használt kártyák funkcióit.
2. Költséghatékonyság: A HDI-eljárás bizonyos mértékig csökkentheti a PCB költségét. Amikor a PCB sűrűsége 8 réteg fölé nő, a HDI technológiával történő gyártás költsége alacsonyabb lesz, mint a hagyományos összetett laminálási eljárásé. A többrétegű táblák méretének és súlyának csökkentésére, valamint a termékek működésére és megbízhatóságára a HDI PCB egy jó megoldás.
megfelelően megtervezve az általános költségek csökkennek a szükséges rétegek számának és a kisebb méreteknek/kevesebb számú szükséges táblának köszönhetően a szabványos nyomtatott áramköri lapokhoz képest.
3. Gyorsabb forgalomba hozatal: A HDI PCB-gyártás tervezési hatékonysága gyorsabb piacra lépést jelent. Az alkatrészek és átmenetek egyszerű elhelyezése, valamint az elektromos teljesítmény miatt rövidebb ideig tart a HDI PCB-k tervezési és tesztelési folyamata.
4. 4.Jobb megbízhatóság: A kisebb méretarány miatt a mikroviák megbízhatósága sokkal jobb, mint a tipikus átmenőlyukak; megbízhatóbbak, mint az átmenő furatok, így a HDI-k kiváló teljesítményt nyújtanak jobb anyagokkal és alkatrészekkel.
A HDI PCB alkalmazásai:
A fent ismertetett előnyök lehetővé teszik, hogy ezek a HDI NYÁK-lapok számos alkalmazásban használhatók, mint például a mobiltelefonok, notebook számítógépek, orvosi berendezések, autóelektronika és mások.
HDI nyomtatott áramköri lapok gyártási és összeszerelési képességei
