Cikk kivonat
Rogers PCBAz anyagokat széles körben használják a nagyfrekvenciás és nagysebességű elektronikus alkalmazásokban, ahol a szabványos FR4 kártyák nem tartják fenn a jel integritását. Ez a cikk azt vizsgálja, hogyan működik a Rogers PCB technológia, miért részesítik előnyben az RF és mikrohullámú áramkörökben, és hogyan oldhatják meg a mérnökök az olyan általános tervezési kihívásokat, mint a jelvesztés, a dielektromos instabilitás és a hőkezelés. Gyakorlati összehasonlításokat, tervezési betekintést és alkalmazási útmutatást is nyújt, hogy segítse a mérnököket és a vásárlókat megalapozott döntések meghozatalában.

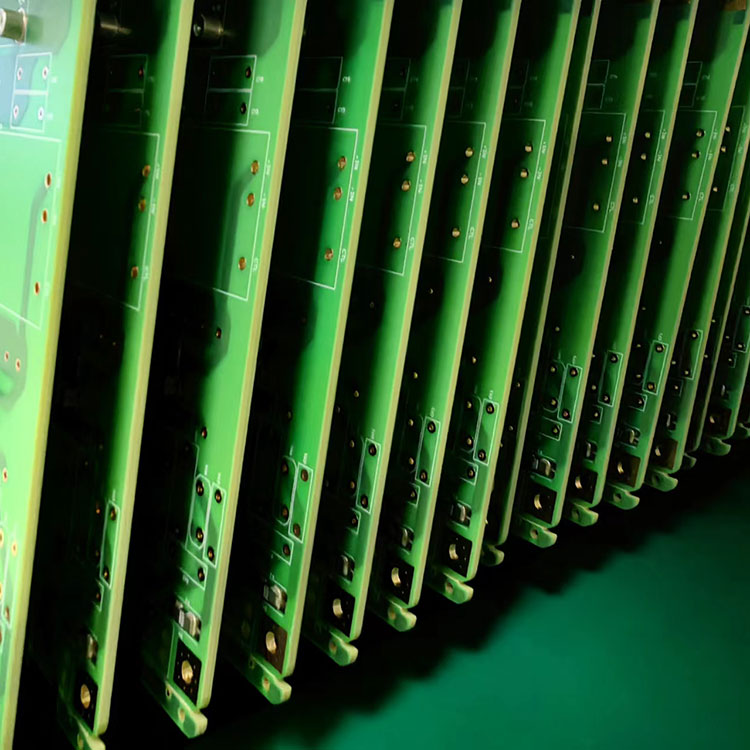

A Rogers PCB egy nagy teljesítményű nyomtatott áramköri kártya, amely a Rogers Corporation által kifejlesztett speciális laminátumokból készült. A hagyományos FR4 anyagokkal ellentétben a Rogers laminátumokat stabil dielektromos állandóra (Dk), alacsony jelveszteségre és kiváló termikus megbízhatóságra tervezték. Ezek a tulajdonságok ideálissá teszik azokat a nagyfrekvenciás alkalmazásokhoz, ahol a jel integritása kritikus.
A gyakori Rogers anyagok közé tartozik az RO4350B, RO4003C és RT/duroid sorozat, amelyek mindegyike a különböző RF és mikrohullámú tervezési követelményekhez optimalizált.
A modern kommunikációs rendszerekben még a kisebb jeltorzítás is jelentős teljesítményproblémákat okozhat. A Rogers PCB-k ezt a problémát szabályozott dielektromos viselkedéssel és alacsony veszteségű érintőértékekkel kezelik.
Ezen előnyök miatt a Rogers anyagok nélkülözhetetlenek a rádiófrekvenciás technikában, ahol a pontosság és a megbízhatóság nem alku tárgya.
| Funkció | Rogers PCB | FR4 PCB |
|---|---|---|
| Dielektromos állandó stabilitás | Nagyon magas | Mérsékelt |
| Jelvesztés | Nagyon alacsony | Magasabb |
| Frekvencia tartomány | Mikrohullámú / RF (GHz) | Alacsony és közepes frekvencia |
| Hőteljesítmény | Kiváló | Standard |
| Költség | Magasabb | Alacsonyabb |
Míg az FR4 általános elektronikához alkalmas, a Rogers PCB-t kifejezetten a teljesítménykritikus környezetekre tervezték.
A Rogers PCB anyagokat széles körben használják a nagyfrekvenciás pontosságot igénylő iparágakban:
Ezek az alkalmazások stabil jelátvitelt igényelnek minimális torzítással, így a Rogers anyagok a preferált választás.
A Rogers PCB-vel történő tervezés gondos odafigyelést igényel az elektromos és mechanikai paraméterekre. Az alábbiakban bemutatjuk az alapvető bevált gyakorlatokat:
A nem megfelelő tervezés jelvisszaverődéshez, beillesztési veszteséghez és a rendszer hatékonyságának csökkenéséhez vezethet.
Előnyei ellenére a Rogers PCB tervezés számos kihívást jelent:
A mérnökök gyakran alkalmaznak hibrid kialakításokat a teljesítmény és a költséghatékonyság egyensúlyára a jel integritásának veszélyeztetése nélkül.
A megfelelő Rogers laminátum kiválasztása az alkalmazási követelményektől függ:
A legfontosabb kiválasztási tényezők közé tartozik a frekvenciatartomány, a dielektromos állandó, a hőviszonyok és a költségvetési korlátok.
1. kérdés: Mitől jobb a Rogers PCB, mint az FR4?
V: A Rogers PCB alacsonyabb jelveszteséget, jobb dielektromos stabilitást és kiváló teljesítményt kínál magas frekvenciákon az FR4-hez képest.
2. kérdés: A Rogers PCB-t csak az űrhajózásban használják?
V: Nem. Széles körben használják a távközlésben, az autóradarokban és a kereskedelmi rádiófrekvenciás rendszerekben is.
3. kérdés: Miért drágább a Rogers PCB?
V: A költség a fejlett anyagösszetételből és a speciális gyártási követelményekből származik.
4. kérdés: Keverhető a Rogers PCB az FR4-gyel?
V: Igen, a hibrid stack-up rendszereket általában a költségek és a teljesítmény optimalizálására használják.
5. kérdés: Milyen frekvenciatartományt támogat a Rogers PCB?
V: Anyagtól függően több GHz-től a mikrohullámú frekvenciasávig képes támogatni.
A Rogers PCB technológia kritikus szerepet játszik a modern nagyfrekvenciás elektronikában, lehetővé téve a stabil és hatékony jelátvitelt igényes környezetben. Az 5G-hálózatoktól a repülőgép-rendszerekig, a dielektromos stabilitás és az alacsony veszteségű teljesítmény terén nyújtott előnyei a fejlett áramkör-tervezés sarokkövévé teszik.
A megbízható nagyfrekvenciás PCB-megoldásokat kereső mérnökök és beszerzési csapatok számára a tapasztalt gyártókkal való együttműködés biztosítja az optimális teljesítményt és gyárthatóságot.HaynerA PCB testreszabott Rogers PCB-gyártási megoldásokat kínál az összetett rádiófrekvenciás és mikrohullámú alkalmazásokhoz. Ha a következő nagy teljesítményű projektjét tervezi,Haynerlépjen kapcsolatba velünkhogy megvitassák igényeit és szakértő mérnöki támogatást kapjanak.
