Többrétegű PCBA technológia a modern elektronika sarokkövévé vált, lehetővé téve a kompakt kialakítást, a fokozott jelintegritást és a jobb teljesítményt az olyan iparágakban, mint a távközlés, az autóipar és az orvosi eszközök. Ez a cikk megvizsgálja a többrétegű nyomtatott áramköri lapok működését, szerkezeti előnyeiket, kulcsfontosságú specifikációit, valamint azt, hogy a vállalkozások hogyan tudnak megbirkózni az olyan gyakori kihívásokkal, mint a költségek, a bonyolultság és a megbízhatóság. A szolgáltatások részletes lebontása, a gyakorlati kiválasztási útmutató és a gyakran ismételt kérdések a tájékozott döntéshozatal támogatására szolgálnak.

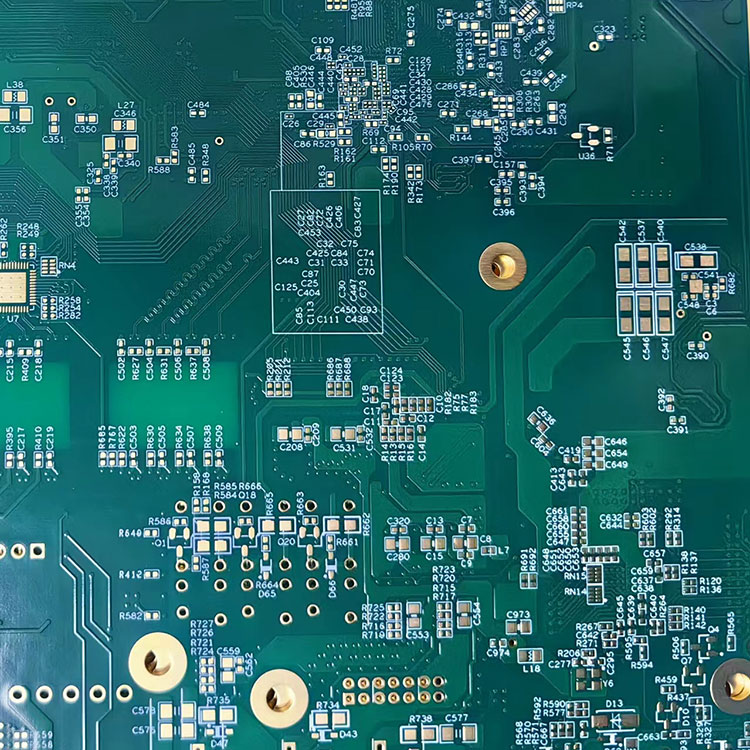

A többrétegű PCB olyan nyomtatott áramköri lapra utal, amely három vagy több vezetőképes rézrétegből áll, amelyeket szigetelő anyagok választanak el egymástól. Az egyrétegű vagy kétrétegű PCB-khez képest a többrétegű kialakítás nagyobb áramkörsűrűséget, csökkentett elektromágneses interferenciát és hatékonyabb útválasztást tesz lehetővé.
Az elektronikus termékek, például az okostelefonok, az ipari vezérlőrendszerek és a nagy sebességű kommunikációs berendezések gyors fejlődésével a kompakt, nagy teljesítményű áramköri lapok iránti kereslet folyamatosan nő. A többrétegű PCB-k megfelelnek ezeknek a követelményeknek azáltal, hogy több réteget egyetlen, egységes szerkezetbe integrálnak.
A megbízható gyártásra és egyenletes teljesítményre törekvő vállalatok számára a Hayner megoldásai a precíziós tervezésre és a szigorú minőség-ellenőrzésre összpontosítanak a stabil elektromos teljesítmény biztosítása érdekében.
A többrétegű nyomtatott áramköri lapok alapvető szerkezete váltakozó vezetőképes rézrétegekből és szigetelő szubsztrátumokból áll. Ezeket a rétegeket magas nyomáson és hőmérsékleten egymáshoz laminálják, hogy tömör lapot képezzenek.
A rétegek közötti elektromos kapcsolatokat átmenőnyílásokkal lehet létrehozni, beleértve az átmenő furatokat, a vak és az eltemetett átvezetéseket. Ezek az összeköttetések lehetővé teszik, hogy a jelek függőlegesen haladjanak át a rétegeken, lehetővé téve az összetett áramkörök kialakítását a kártya méretének növelése nélkül.
A többrétegű nyomtatott áramköri lapok számos műszaki és működési előnyt kínálnak, amelyek közvetlenül kezelik a fogyasztók általános aggályait, például a helykorlátozást, a jelminőséget és a rendszer megbízhatóságát.
Ezek az előnyök a többrétegű PCB-ket elengedhetetlenné teszik a nagyfrekvenciás és nagysebességű alkalmazásokhoz, ahol a teljesítmény egységessége kritikus.
| Paraméter | Leírás |
|---|---|
| Rétegszám | A komplexitástól függően általában 4 és 20+ réteg között mozog |
| Anyag | FR4, High TG, Rogers vagy más speciális hordozók |
| Deszka vastagsága | 0,4 mm és 3,2 mm közötti szabványos tartomány |
| Rézvastagság | 0,5 uncia – 3 uncia |
| A típusokon keresztül | Átmenő lyuk, vak, eltemetett átjárók |
| Felületi kidolgozás | HASL, ENIG, OSP, Immersion Silver |
| Impedancia szabályozás | Kritikus a nagy sebességű jelátvitelhez |
Ezeknek a paramétereknek a megértése elengedhetetlen a beszállítók értékelésekor vagy a projekt követelményeinek meghatározásakor.
A többrétegű PCB-ket széles körben használják olyan iparágakban, amelyek pontosságot, tartósságot és nagy teljesítményt követelnek meg.
A többrétegű PCB-k sokoldalúsága lehetővé teszi a mérnökök számára, hogy fejlett rendszereket tervezzenek a megbízhatóság és a hatékonyság megőrzése mellett.
Előnyeik ellenére a többrétegű PCB-k számos kihívást jelentenek, amelyekkel az ügyfelek gyakran szembesülnek a beszerzés és a megvalósítás során.
A megoldások közé tartozik a rétegszám optimalizálása, a megfelelő anyagok kiválasztása, valamint a tapasztalt gyártókkal, például a Haynerrel való partneri együttműködés a hatékony gyártás és minőségbiztosítás érdekében.
A megfelelő többrétegű PCB kiválasztása magában foglalja a műszaki követelmények, az alkalmazási forgatókönyvek és a beszállítói képességek értékelését.
A stratégiai kiválasztási folyamat csökkenti a kockázatokat és biztosítja az optimális teljesítményt a végső alkalmazás során.
Részletes termékleírásokért látogasson el:Többrétegű PCB termékoldal
1. kérdés: Mennyi a rétegek minimális száma egy többrétegű PCB-ben?
A többrétegű PCB jellemzően 4 rétegből indul ki, mivel a szerkezeti kiegyensúlyozatlanság miatt ritkán használnak 3 rétegű táblákat.
2. kérdés: Miért drágábbak a többrétegű PCB-k?
A költségek magasabbak a bonyolult laminálási eljárások, a pontos igazítási követelmények és a kiegészítő anyagok miatt.
Q3: Hogyan javítja a többrétegű PCB a jel teljesítményét?
A dedikált földelési és tápsíkok beépítésével a többrétegű PCB-k csökkentik az interferenciát és fenntartják a stabil jelátvitelt.
4. kérdés: A többrétegű PCB-k alkalmasak nagyfrekvenciás alkalmazásokhoz?
Igen, különösen speciális anyagok és ellenőrzött impedanciájú tervezés esetén.
A többrétegű PCB technológia kritikus szerepet játszik a modern elektronikai innováció lehetővé tételében. Az összetett áramkörök támogatására, a jelek integritásának javítására és a rendszer teljes méretének csökkentésére való képessége nélkülözhetetlen megoldást jelent a fejlett alkalmazások számára.
A szerkezeti tervezés, a műszaki paraméterek és a kiválasztási stratégiák megértésével a vállalkozások hatékonyan kezelhetik a közös kihívásokat, és megbízható teljesítményt érhetnek el.
Haynerkiváló minőségű többrétegű NYÁK-megoldásokat kínál különféle iparági igényekhez, a fejlett gyártási képességeket szigorú minőség-ellenőrzési szabványokkal ötvözve.
Személyre szabott megoldásokért és professzionális támogatásértlépjen kapcsolatba velünkma, hogy megvitassák projektjei követelményeit, és felfedezzék, hogyan javíthatja termékeit a többrétegű PCB technológia.
