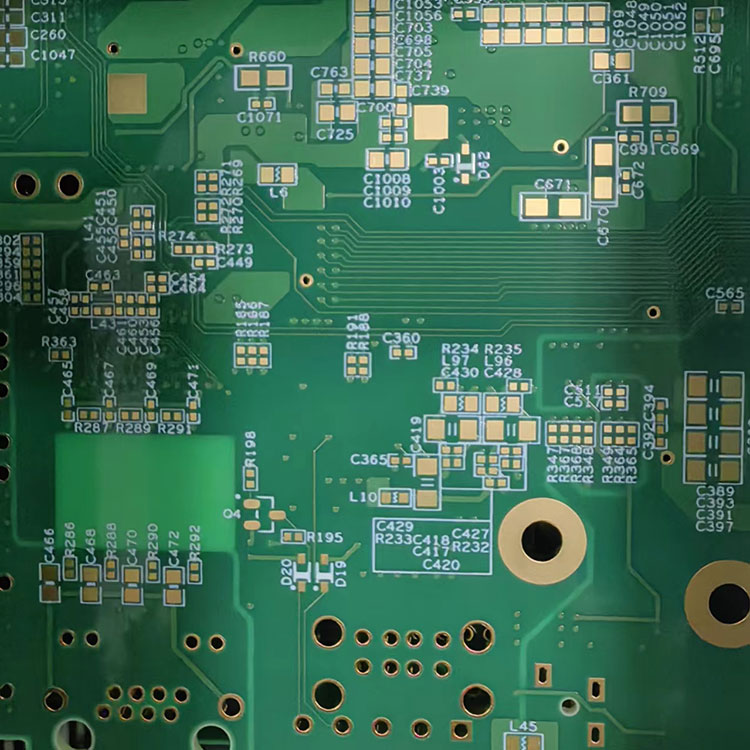

A High Density Interconnect (HDI) nyomtatott áramköri lapok az áramköri kártya technológia kifinomult osztályát képviselik, amelyet úgy terveztek, hogy megfeleljen a kompakt, könnyű és nagy teljesítményű elektronikus eszközök iránti növekvő keresletnek.HDI PCBA struktúrák mikroátvezetéseket, finom nyomvonalakat, csökkentett osztású komponenseket és többrétegű halmozást tartalmaznak, hogy nagyobb vezetéksűrűséget biztosítsanak kisebb helyigényeken belül. Ennek a cikknek az a célja, hogy feltárja, mik azok a HDI NYÁK-k, miért nélkülözhetetlenek a mai elektronikában, hogyan működnek a különböző alkalmazásokban, és milyen trendek fogják meghatározni jövőbeli fejlődésüket.
A HDI PCB-k megoldják a sűrű útválasztás kihívását a fejlett elektronikában, például okostelefonokban, hordható eszközökben, autóipari vezérlőrendszerekben, miniatürizált orvosi modulokban, 5G kommunikációs hardverekben, ipari automatizálási berendezésekben és repülőgép-elektronikában. Megnövelt elektromos teljesítményük és helytakarékos szerkezetük ideálissá teszi azokat a gyors jelátvitelt, nagyobb megbízhatóságot és csökkentett elektromágneses interferenciát igénylő eszközökhöz.
A HDI nyomtatott áramköri lapok jellemzőinek professzionális megértése nagymértékben erősíthető a műszaki specifikációik áttekintésével. Az alábbiakban egy paraméterlista található, amely felvázolja az iparágban általánosan kért legfontosabb szerkezeti és teljesítményjellemzőket.
| Paraméter | Specifikáció |
|---|---|
| Rétegszám | 4–20 réteg vagy egyedi konfigurációk |
| A szerkezeten keresztül | Mikroviák, eltemetett vias, vak vias, halmozott vagy lépcsőzetes |
| Minimális vonalszélesség / szóköz | Akár 50/50 μm is a képességtől függően |
| Dielektromos vastagság | 40-100 μm a tervezéstől függően |
| Rézvastagság | 0,5–2 uncia az aktuális követelményektől függően |
| Anyaglehetőségek | FR4 High-Tg, poliimid, BT gyanta, halogénmentes anyagok |
| Képarány | Tipikusan 0,75:1 mikroviák esetén |
| Forrasztó maszk | LPI, matt, fényes, többféle színválaszték |
| Felületi kidolgozás | ENIG, ENEPIG, immerziós ezüst, merítő ón, OSP |
| Impedancia szabályozás | ±10% tűréshatár vagy annál szorosabb |
| Hővezetőképesség | Anyagtól függően 0,3 W/m·K és 2,0 W/m·K között |
| Megbízhatósági tesztelés | Termikus ciklus, IST, CAF rezisztencia, mikrometszeti elemzés |
Ezek a paraméterek segítenek meghatározni a HDI NYÁK mechanikai, elektromos és termikus teljesítményét, biztosítva a kompatibilitást a nagy sűrűségű félvezető csomagokkal, mint például a BGA, CSP, LGA és fejlett SoC modulokkal.
A HDI NYÁK-technológia elterjedése drámaian megnövekedett a modern elektronikai tervezésben kínált egyedülálló teljesítményelőnyök miatt. Annak megértéséhez, hogy a HDI nyomtatott áramköri lapok miért jobbak a hagyományos PCB-eknél, meg kell vizsgálni azok szerkezeti előnyeit, elektromos viselkedését és felhasználási rugalmasságát.
A HDI PCB-k támogatják a fejlett csomagolási technológiát, lehetővé téve több komponens integrálását kisebb területekre. Ez elengedhetetlen a fogyasztói elektronika és a kompakt ipari modulok számára.
A rövidebb jelutak csökkentik a terjedési késleltetést, javítják a jel integritását, és támogatják a nagy sebességű, nagyfrekvenciás áramkörök, például az RF modulok, 5G antennák és nagy sávszélességű memória interfészek használatát.
A kompakt szerkezet és az optimalizált réz eloszlás fokozza a hőelvezetés hatékonyságát. Ez különösen fontos a folyamatos vagy nehéz adatfeldolgozást végző készülékeknél.
A következetes réteghalmozás és a szabályozott impedancia minimalizálja az áthallást, így a HDI ideális megoldás az érzékeny kommunikációhoz, navigációhoz és orvosi elektronikához.
A vékony dielektromos rétegek és a finom nyomok ellenére a HDI nyomtatott áramköri lapok fokozott mechanikai integritást kínálnak, így alkalmasak viselhető eszközökhöz, autóipari környezetekhez és ipari vibrációálló eszközökhöz.
Az olyan struktúrák, mint az 1+N+1, 2+N+2 vagy akár 3+N+3, lehetővé teszik a többrétegű kapcsolatot igénylő processzorok és memóriarendszerek összetett útválasztását.
Ezek a teljesítményjellemzők rávilágítanak arra, hogy a HDI PCB-ket miért használják széles körben az IoT-eszközökben, a kommunikációs hardverekben és a fejlett autóelektronikában. Az előnyök nem korlátozódnak a méretcsökkentésre; kiterjesztik a jelhűséget, a tartósságot és a rendszerszintű megbízhatóságot.
Annak megértéséhez, hogy a HDI PCB-k hogyan támogatják a kifinomult modern rendszereket, kulcsfontosságú feltárni szerkezeti működésüket, gyártási folyamataikat és gyakorlati tervezési koncepcióikat.
A mikroviák rendkívül kicsi, lézerrel fúrt lyukak, amelyek a szomszédos rétegeket kötik össze. Kis átmérőjük csökkenti a helyigényt, lehetővé téve a sűrűbb irányítást és a jobb áramáramlást. A halmozott mikroviák lehetővé teszik a nagy áramerősségű vagy nagy sebességű kapcsolatok több rétegen való áthaladását anélkül, hogy befolyásolnák a jel minőségét.
A HDI PCB-ket gyakran többrétegű felépítési eljárással állítják elő. A rétegcsoportokat több lépcsőben laminálják, ami lehetővé teszi a vak és az eltemetett átmenetek pontos elhelyezését. Ez hatékony útválasztási megoldásokat kínál a nagy tűszámú IC-k számára.
A szabályozott impedancia kialakítás és a precíz dielektromos vastagság a HDI PCB-ket ideálissá teszi a nagy sebességű differenciáljelekhez, mint például az USB 3.2, HDMI 2.1, PCIe és RF áramkörök.
A hővezető átvezetéseket, a hőt szóró rézérméket és a fém alaprétegeket gyakran adják hozzá, hogy növeljék a hővezető képességet és biztosítsák a stabil működést a nagy teljesítményű modulokban.
A fejlett képalkotási és maratási eljárások akár 50 μm-es vonalszélességet tesznek lehetővé, lehetővé téve a precíz útválasztást a BGA-komponensek alatt, és helyet takarítanak meg a kártyán a további funkciókhoz.
A CAF-nek ellenálló anyagok és a szigorú hőciklus-tesztek biztosítják, hogy a HDI PCB-k megőrizzék stabilitásukat olyan zord körülmények között is, mint az autóipari ECU-k, repülőgép-vezérlő modulok és ipari áramellátási rendszerek.
Ezen gyártási és tervezési technikák integrálásával a HDI PCB-k funkcionális magokként szolgálnak a miniatürizálást igénylő termékekhez anélkül, hogy az elektromos, termikus vagy mechanikai teljesítményt veszélyeztetnék.
Ahogy az elektronikai termékek folyamatosan fejlődnek, a HDI PCB technológia is átalakul, hogy megfeleljen a magasabb teljesítményigényeknek. Több jövőbeli trend is rávilágít a HDI PCB fejlesztési irányra.
A HDI PCB-k elengedhetetlenek az 5G jelmodulokhoz, mert szoros impedanciaszabályozást és ultraalacsony veszteségű anyagokat igényelnek. A következő generációs 6G kommunikáció még fejlettebb HDI-struktúrákat igényel.
A jövőbeli HDI-kártyák várhatóan passzív alkatrészeket vagy akár aktív chipeket ágyaznak be közvetlenül a kártyarétegekbe, csökkentve az eszköz teljes vastagságát és javítva a jelutakat.
A hordható eszközök, az orvosi implantátumok és az összehajtható eszközök növelik a keresletet a félig rugalmas HDI táblák iránt, amelyek a merevséget és a rugalmas hajlítást ötvözik.
Az alacsony Df és alacsony Dk anyagok szabványossá válnak az ultra-nagy sebességű digitális interfészek és az mmWave kommunikációs alkalmazások támogatására.
A fenntarthatósági követelmények továbbra is ösztönzik a halogénmentes gyanták, az ólommentes felületkezelések és a környezetbarátabb gyártási technológiák alkalmazását.
Bár a cikkben közvetlenül nem tárgyaljuk, a kompakt, hatékony és nagy feldolgozást igénylő eszközök iránti piaci kereslet közvetve fellendíti a HDI PCB-struktúrák alkalmazását.
Ezek a tendenciák azt mutatják, hogy a HDI PCB-k alapvető szerepet fognak játszani a fejlett terméktervezésben a különböző iparágakban, a fogyasztói elektronikától az ipari és autóipari rendszerekig.
K: Mi a fő különbség a HDI PCB és a szabványos többrétegű PCB között?
V:A HDI NYÁK-ban mikro-átmenetek, finomabb vonalak és nagy sűrűségű alkatrészek elhelyezése található, ami lehetővé teszi a kompakt szerkezetek kialakítását és a kiváló elektromos teljesítményt. A szabványos PCB-k nagyobb átmeneteket használnak, és alacsonyabb az útválasztási sűrűségük, így kevésbé alkalmasak miniatür eszközökhöz vagy nagy sebességű áramkörökhöz.
K: Hogyan javítja a HDI PCB szerkezet a jel integritását a nagyfrekvenciás alkalmazásokban?
V:A rövidebb jelutak, a szigorúan szabályozott impedancia, a csökkentett csonkok és az optimalizált rétegfelhalmozás minimalizálja a veszteséget, a visszaverődést és az áthallást. Ezek a funkciók stabil környezetet teremtenek a nagyfrekvenciás jelek számára, és egyenletes teljesítményt biztosítanak a kommunikációs és számítástechnikai eszközökben.
A HDI PCB technológia továbbra is létfontosságú szerepet játszik a fejlett elektronikai tervezés jövőjének alakításában. Kompakt szerkezetek kialakítására, nagy sűrűségű alkatrészek támogatására, fokozott elektromos teljesítményre és megbízható működésre való képességével alapvető fontosságúvá vált a kommunikációtól és számítástechnikától az autóipari és orvosi alkalmazásokig terjedő iparágakban. Ahogy a kereslet növekszik a kisebb, gyorsabb és erősebb elektronika iránt, a HDI PCB-k tovább fognak fejlődni a fejlett anyagok, beágyazott alkatrészek és innovatív gyártási technikák révén.
